一、产品概况
餐厨（泔水）垃圾车，又称厨余垃圾车余厨垃圾车或者泔水车，是垃圾车的一种，餐厨垃圾车作业方式是将桶装“泔水”经该车输送带缓缓上输，在车顶部倒入车厢内（车厢可分为厢体和罐体），被投放的垃圾经过强有力的推板挤压，然后固液分离，被分离的液体进入罐体底部的污水箱，固体垃圾被压缩储存在罐体，体积变小，如此反复待装满后送至餐厨垃圾资源优化处理厂，整个过程，实现自动化。
◆功能特点：是高效、清洁的厨余垃圾收、运专用车辆。具有装、卸垃圾自动化程度高、工作可靠、密封性好、装载容积大、操作简便、作业过程密闭，无污水泄露和异味的散发，环保性好等特点。
◆适用范围：主要用于收集和运输生活垃圾，食品垃圾（泔水）及城市淤泥的专用车辆。可配装载不同规格的标准垃圾桶，广泛应用在宾馆、饭店、食堂、学校等单位的餐厨泔水处理。
二、车辆实拍图
三、箱式餐厨垃圾车主要结构及性能特点
箱式餐厨垃圾车是在二类汽车底盘的基础上，由箱体、后门总成、后门开启机构、密封锁紧机构、推板机构、挂桶提升机构及操纵机构等组成，具体如下：
◆箱体结构美观合理、耐腐、密封性好，杜绝二次污染
我公司生产的餐厨垃圾车外观造型美观大方，较高的性价比，垃圾箱整体采用高强耐候钢板焊接而成，箱体材质边3底4，有效容积2.5立方，大弧形侧板，受力好，不易变形；垃圾箱与后门总成之间密封性好，垃圾箱与后门总成之间采用特制加强型橡胶条密封，可保证滴水不漏，杜绝了二次污染；所有金属件均采用酸洗和先进的电泳涂漆工艺以及其他防腐措施；
垃圾箱底部设置大量过滤孔，实现箱内餐厨垃圾固液的初步分离。
◆高位举升，自卸结构，卸料干净，对接方便
采用高位举升、自卸结构，操作方便实用；
高可靠性与安全性，采用电、液联合控制，并设置了防误操作装置，保证了各机构动作准确、可靠。
◆多功能翻桶进料机构，进料快捷稳定
车身右侧配液压挂桶提升机构，可挂国标120/240升垃圾桶，由油缸驱动通过拉杆装置实现机构倒料和复位，提升机与进料口结合，防止误操作；
装载能力强，能实现箱内餐厨垃圾油水的初步分离和垃圾减容，并配备有大容量污水箱。
◆液压系统稳定可靠
液压系统采用国际标准设计并采用模块式液压元件，由液压油缸、电磁控制阀、节流阀、管路系统组成。液压油路分为刮板压缩、滑板、锁桶、提桶、翻桶进料、支腿收放、箱体升降等七路，集成度高。液压管路系统均采用酸洗磷化处理，保证使用寿命，管路各连接处连接紧固，保证不漏油。
◆自动化程度高，电、液联合控制
采用机电液一体化，进口的可编程控制器集中控制，逻辑上设有自锁、互锁指令，外部只有线路连接，保证各操作指令顺序执行，动作安全可靠，降低故障发生率，避免因误操作而造成事故。液压、电气关键原器件均采用国际标准设计并采用模块式液压元件，性能稳定可靠；电气控制系统采用PLC可编程控制器，感应开关采用进口产品，经久耐用，性能优越。
四、产品主要技术参数（公告参数、作业性能、行驶性能和底盘参数）
公告目录参数：
【整车技术参数】 | |||
产品商标 | 齐东方牌 | 公告批次 | 345 |
产品名称 | CLD5040TCABEVSH型餐厨垃圾车 | ||
总质量(kg) | 4495 | 罐体容积(m3) | |
额定质量(kg) | 1105 | 外形尺寸(mm) | 5580,5430* 2050,2000* 2350,2250 (mm) |
整备质量(kg) | 3260 | 驾驶室准乘人数(人) | 2 |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1090/1490 |
轴荷(kg) | 1225/2270 | 最高车速(km/h) | 90 |
备注： | 1.该车装备有垃圾箱体,提桶机构,卸料机构等专用作业装置,用于实现厨余垃圾的收集,转运;2.储能装置种类/储能装置单体生产企业/储能装置总成生产企业:磷酸铁锂蓄电池/宁德时代新能源科技股份有限公司/宁德时代新能源科技股份有限公司;3.电机种类/电机型号/电机生产企业/电机额定功率/电机峰值功率:永磁同步电机/TZ180XSA10/上汽大通汽车有限公司/50kW/100kW;4.ABS型号为:YF8,生产企业为:武汉元丰汽车电控系统股份有限公司;ABS型号为:CM0953YL,生产企业为:广州瑞立科密汽车电子股份有限公司;5.侧防护材料为Q235,螺栓连接,后防护为专用装置代替,后防护离地高度为370mm;6.该车可选装直接供电式ETC车载装置;该车整备质量不包含备胎、灭火器,包含随车工具等;7.整车长度/前悬/轴距/后悬(mm)对应关系为:5580/1090/2850/1640,5430/1090/2850/1490,5430/1090/2650/1690. | ||
【底盘技术参数】 | |||
底盘型号 | SH1047PCEVNZY5 | 底盘名称 | 载货汽车底盘 |
商标名称 | 上汽牌 | 生产企业 | 上汽大通汽车有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距(mm) | 2850,2650 | ||
轮胎规格 | 185R15LT 8PR,195R15LT 8PR | ||
钢板弹簧片数 | 3/5 | 前轮距(mm) | 1326 |
燃料种类 | 汽油 | 后轮距(mm) | 1380 |
排放依据标准 | GB18352.6-2016国Ⅵ | ||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 |
TZ180XSA10 | 上汽大通汽车有限公司 | 1498 | 100 |
上装与底盘主要参数：
上装部分主要参数 | ||
项目 | 单位 | 参数 |
箱体有效容积 | （m3） | 2.5 |
液压系统压力 | (MPa) | 16 |
一次进料循环时间 | s | 12-30 |
卸料时间 | s | ≤30 |
后门锁紧 | 全液压锁紧 | |
进料方式 | 挂桶进料 | |
自卸方式 | 举升自卸 | |
控制方式 | 手动或电动控制 | |
底盘配置明细 | ||
◆底盘配置 窄体单排驾驶室，中控锁，遥控钥匙，定速巡航 | ||
◆可加装配置 一、电液控制：配备电控驱动控制盒对车辆进行控制。 二、罐体可选装不锈钢材质箱体。 |

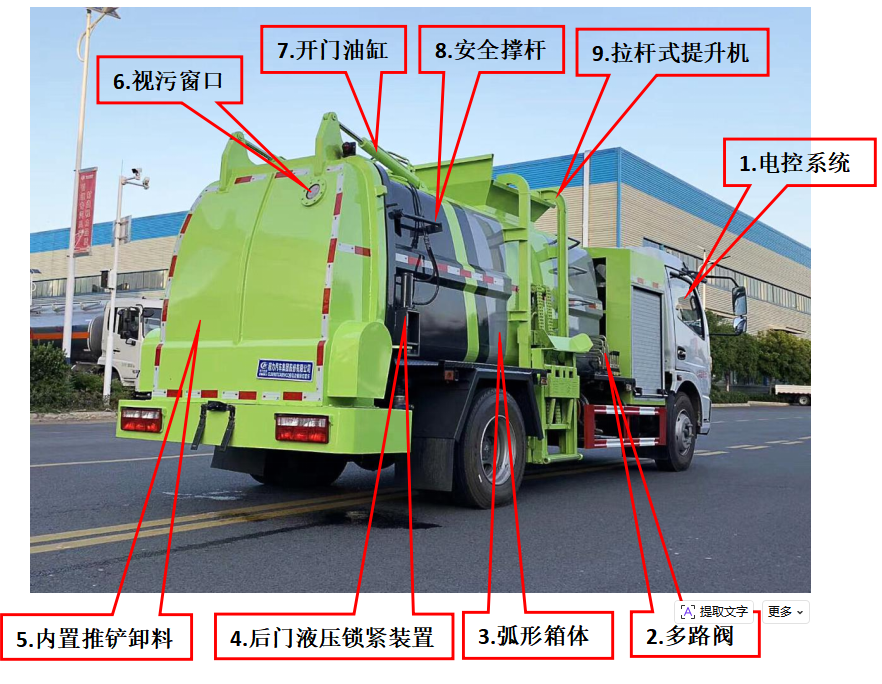

五、产品分解图（名称、功能特点）
名称、功能特点 | 示意图 |
1、驾驶室内电控 采用感应盒开关来切换动作,减少油缸压力，电控系统更稳定 |
|
2、多路阀 多路阀是由多个换向阀为主体的组合阀,用以纵多个执行元件的运动；本产品采用国内知名品牌，保证整套液压系统的稳定性 |
|
3、箱体结构 全新弧形箱体工艺，两侧及顶面均为圆弧造型，整体美观大方 |
|
4、关门锁紧装置 确保罐体后盖的密封性，操作方便,避免二次污染 |
|
5、推铲卸料，干湿分离 通过滑道将固态垃圾推出，也可利用挤压力更加彻底进行固液分离 |
|
6、开门油缸 罐体后门封闭开启装置 |
|
7、安全支撑杆 在清洁箱体及保养时,后门开启必须支起安全撑杆，加强安全防护 |
|
8、拉杆式提升机 由油缸驱动通过拉杆装置实现机构倒料和复位,提升机与进料口结合,防止误操作 |
|
9、视污窗口 双视污窗结构，方便操作人员观测厢体液位，防止液态垃圾溢出。 |
|
10、清洗装置 配备市面上性能最好的清洁机，水箱，卷盘喷枪,形成整套清洗装置,可对厢体进行清洁工作 |
|
11、后门液压锁紧 后盖液压开启锁闭装置，插销式油缸紧锁。特制加强型硅胶橡胶条密封,密封性好,可保证滴水不漏,杜绝了二次污染 |
|
12、举升油缸 罐体举升卸料装置 |
|
(备注：以上参数仅供参考，公司保留产品改进权力！）
