商用车柴油机为压燃式内燃机，核心是通过四冲程循环将柴油化学能转为机械能，结构上以两大机构、四大系统为核心，具备高扭矩、高热效率、高可靠性特点。

一、核心结构（两大机构 + 四大系统）

1.曲柄连杆机构（动力转换核心）

• 气缸体 / 气缸盖

  ：发动机骨架，气缸体容纳气缸套（湿式 / 干式），缸盖集成进排气道、喷油器安装孔。

• 活塞 / 活塞环

  ：承受燃气压力，活塞环密封漏气、控油、导热；商用车常用钢制活塞 + 内冷油道，强化耐高温能力。

• 连杆

  ：连接活塞与曲轴，将往复运动转为旋转运动。

• 曲轴 / 飞轮

  ：曲轴输出扭矩，飞轮储能稳转速，带动传动系统。

2. 配气机构（进排气控制）

• 气门组

  ：进气门、排气门、气门弹簧；控制气缸换气。

• 传动组

  ：凸轮轴、挺柱、推杆、摇臂、正时齿轮；按配气相位精准驱动气门，常见顶置气门（OHV）。

• 增压系统

  ：涡轮增压器 + 中冷器，压缩进气提氧含量，显著升功率、降油耗；商用车主流高压比增压 + EGR。

3. 燃油供给系统（高压精准喷射）

• 油箱 / 滤清器 / 输油泵

  ：储油、滤杂质、输油。

• 高压油泵 / 共轨管 / 喷油器

  ：现代主流高压共轨（CR），轨压1600–2200bar，ECU 控制喷油量 / 正时 / 多次喷射（预喷 / 主喷 / 后喷），优化燃烧与排放。

  4. 润滑系统（减磨控温）

• 油底壳 / 机油泵 / 滤清器 / 油冷器

  ：压力润滑 + 飞溅润滑，冷却活塞、轴承，减少磨损；商用车配活塞冷却喷嘴，强化活塞散热。

5. 冷却系统（热平衡控制）

• 水泵 / 节温器 / 散热器 / 风扇

  ：强制水冷，控制水温85–95℃；大马力机型带双节温器 + EGR 冷却器，降排放、提可靠性。

6. 起动与电控系统（智能控制）

• 起动机 / 蓄电池

  ：电驱动起动，低温配预热塞 / 进气预热。

• ECU + 传感器

  ：采集转速、负荷、水温、进气压力等信号，精准控制喷油、增压、EGR、后处理（DOC+DPF+SCR），满足国六排放。

发动机附件

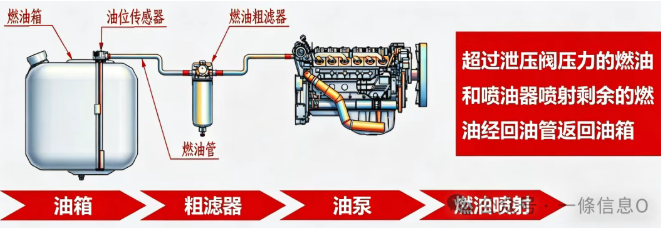

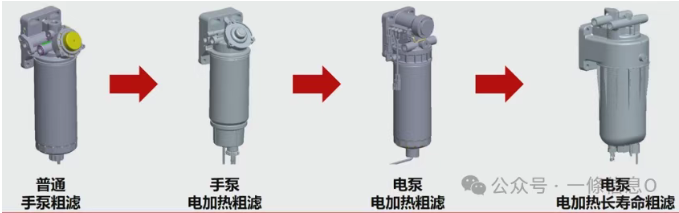

1、燃料供给系统

燃油系统的功能是为发动机提供洁净、温度和压力适宜的燃油，并保证系统安全满足法规要求。

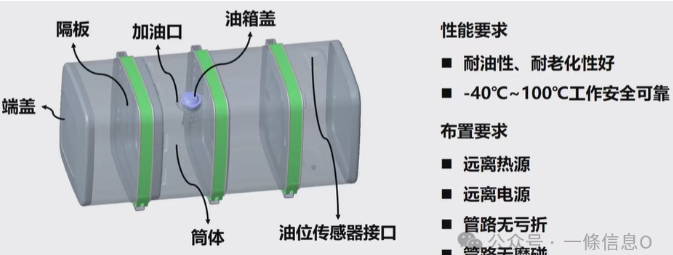

按照油箱制作材质，可分为铁油箱、铝合金油箱和塑料油箱

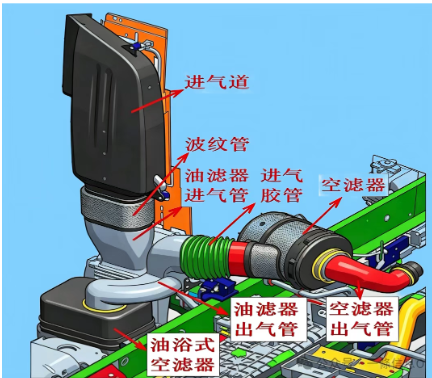

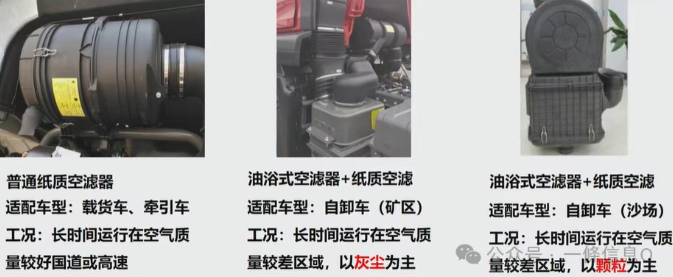

2、进气系统

作用：过滤空气的灰尘、杂质和水分，为发动机提供清洁空气。

3、冷却系统

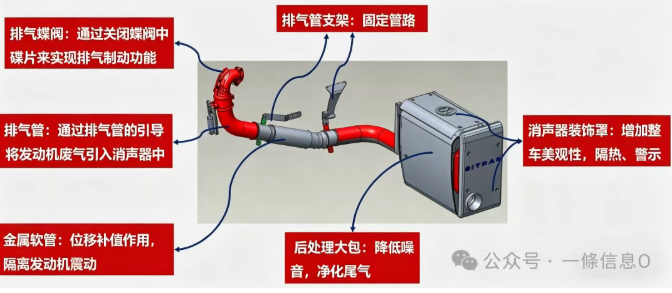

排气系统构成及各部件的作用：降低噪音，引导尾气

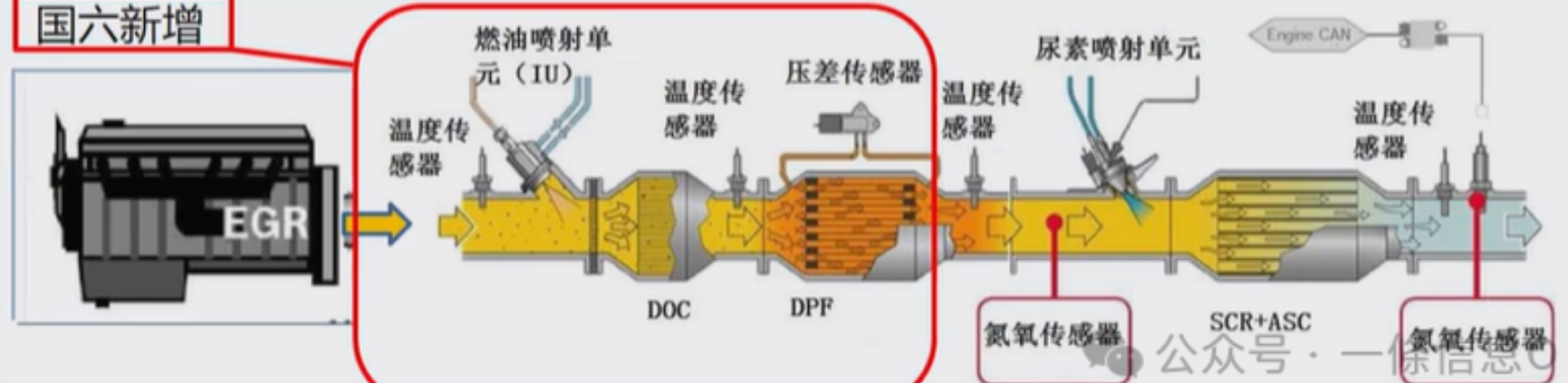

后处理系统

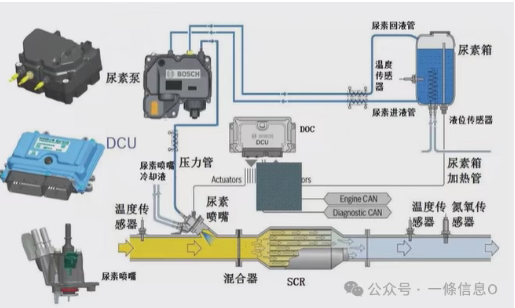

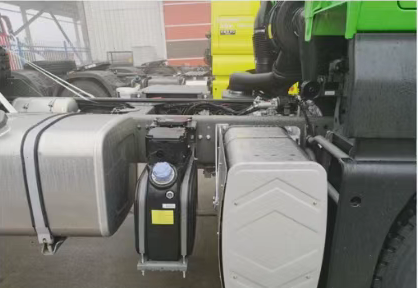

尿素喷射系统

构成:尿素供给单元(尿素泵)、尿素喷射单元(尿素喷嘴)、尿素液位质量传感器、尿素箱、后处理控制单元(ECU、DCU)及管路、线束。
