你在车友群里刷到的那两种声音，真像两个平行世界。
一边有人晒出 9 年、接近 20 万公里还保持着 85% 以上的电池健康度，日常通勤几乎没感觉到续航衰减；
另一边有人喊痛，车才四年，标称续航直接缩水三分之一，快充慢了、低速电压不稳、还有单体电芯压差超标、被限功率的故障。
说实话，这种割裂的体验最开始大家都把锅甩给电池质量本身，怀疑厂商用料缩水、出厂品控不行。
可如果把第三方上万份检测、修理厂大量拆解、十年追踪数据放在一起看，结论就不太一样了。
真正把电池提前透支的，更多是日复一日的错误充电、停放和对车辆 BMS 认知的盲区 —— 而不是电芯本体出厂就注定早衰。
磷酸铁锂本身没那么脆弱。
它的磷酸根晶格结构稳定，理论循环寿命轻松突破 3000 次满充放循环（正规大厂标准≥3000 次），优质刀片或麒麟铁锂能到 4000 次。
按照家用年均充放电 150 次算，这在物理层面支持十几年没问题。国家标准也要求动力电池 8 年 / 15 万公里容量保有率不得低于 70%。
我们做了个直观对照。
联合两家维修厂和第三方检测室，挑了 20 台同款、同一批次的磷酸铁锂车，分成两组跟踪实测：每组 10 台，记录了 9 年周期内的 SOH、实际续航和电芯压差这三项核心数据。
目的就是把 “规范用车” 和 “错误用车” 的影响拉出来看清楚。
那一组按规范养护的人，习惯是浅充浅放、不把电量放到很低、控制快充频次、夏冬注意温控。
他们年均行驶里程在 1.8 万 - 2.2 万公里，总里程集中在 16 万 - 20 万公里区间。
9 年平均 SOH 是 83.7%，最好一辆 88.2%，最差也有 79.5%，年均衰减大约 1.8%。
原厂 CLTC 标定 420km，9 年后实测仍在 345km-370km 之间，衰减在 12%-18%。冬天零下 5℃时续航折损也在 20% 左右。

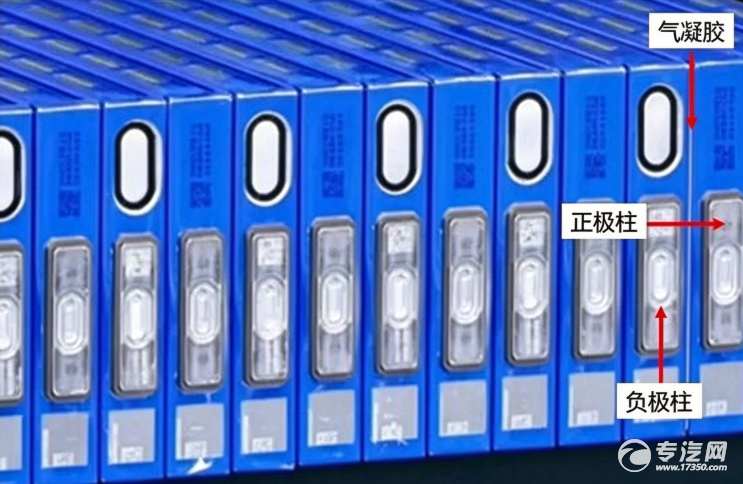

单体压差常年低于 20mV，电池包一致性好，拆开看电芯平整，水冷管路和绝缘层也很健康。
到 2025 年，行驶 18.3 万公里，实测纯电续航仍 84km，容量只衰减了 16%。
另一组习惯不太好的车主，常常把电用尽再充、长时间满电静置、频繁用大功率快充、车辆露天暴晒或长期亏电停放。
四年内他们跑了 7 万 - 9 万公里（总里程低于上面那组的 9 年），但电池损耗严重。
四年组平均 SOH 只有 65.9%，刚好对应原厂续航缩水三分之一；其中 3 台 SOH 跌破 60%，行驶中频繁弹出电池故障提醒，进站维修越来越频繁。
原来标 420km 的车，满电实测只剩 270km-290km，高温暴晒后再少个 10% 左右。快充到 100% 后，前 10% 的电量掉得尤其快。
半数车辆单体压差超过 80mV，个别突破 120mV，电芯有轻微鼓胀，电池包底部能看到电解液挥发残留物，水冷管路也有局部积垢散热变差的迹象。
把两组放一起看，结论很直接：行驶里程本身并不是决定衰减快慢的核心变量。
电芯出厂的一致性和电化学稳定性总体是合格的，真正把寿命拉开的，是人的日常使用习惯和对 BMS、散热、充电策略的忽视。
那具体哪些行为会造成不可逆损伤呢？我把常见的四个 “坑” 说清楚。
先说长期满电静置或深度亏电，这最容易造成锂析出和极板结晶。
电池长期满电时负极（石墨）表面会析出金属锂，消耗电解液里的活性锂，还会形成枝晶刺穿隔膜，引发局部微短路，自放电变严重。
相反经常把电量放到 5% 以下长期存放，会导致电解液盐类结晶，把离子通道堵死，这类损伤几乎不可逆。
维修厂拆解过的四年重衰电池，极片表面常见白色锂析出物，电芯底部有干涸结晶痕迹；即便做均衡、补液，最多也就恢复 10% 左右的容量。
再说滥用大功率直流快充。
快充短时间带入大量电流，电芯内部发热严重。磷酸铁锂最佳工作温度约在 25℃-40℃，快充时温度容易突破 50℃，高温会加速电解液分解、密封件老化、活性物质脱落，内阻上升。
数据显示，长期以快充为主的磷酸铁锂车辆，年均衰减速率是以慢充为主车辆的 2.3 倍。
而且刚开完车带着余热就去快充，散热跟不上，模组间温差大，电芯一致性崩坏得更快，压差飙升后可用容量立刻缩水。
暴晒和潮湿的存放环境也不是小事。
电池包外壳、密封条、隔热材料并不是永不老化的。长期露天停放、夏日正午被烤到外壳 60℃以上，密封结构会先破，雨水、潮气就有机会进来，开始腐蚀高压铜排和 BMS 主板。
老旧地下车库潮湿同样可怕，电池包底部常年湿润会导致焊缝生锈、排水孔穿孔，高压连接件氧化后接触电阻增大，充电时局部发热又继续恶化。
拆解里常见的就是壳体锈点、水冷接口密封圈硬化渗漏、冷却液流失，散热变差下电芯长期高温工作，双倍折损一来就快。
最后一个坑是放任电芯不均衡，忽视 BMS 管理。

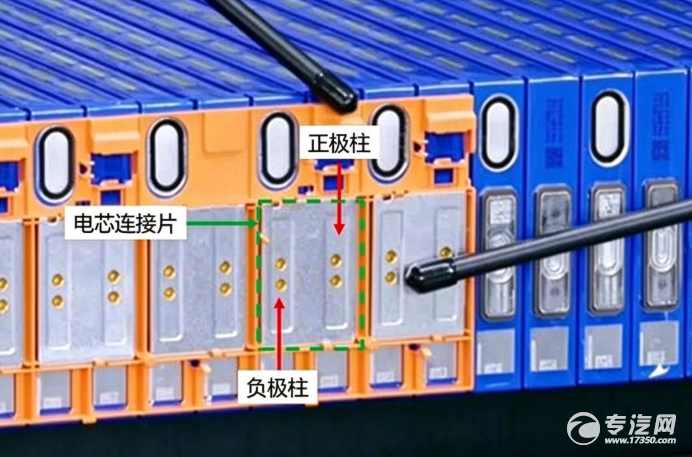

出厂时电芯压差一般控制在 5mV 以内，BMS 带被动均衡，但功率很小，只能修复微小差值。
长期错误的充放电和温差不一致，会让个别电芯先坏，压差逐步拉大。压差一旦超过 50mV，整组电池的可用容量就由那颗最差电芯决定，剩下的好电芯容量无法释放出来。
很多车主从不做电池体检，也不做主动均衡，导致四年内整组性能掉队得很快。定期慢充满电静置来校准 SOC、主动均衡电芯，是长效用车主常做的事。
说清楚这些，顺便纠正几个普遍误区。
磷酸铁锂的先天优势是真实存在的。
2014-2016 年上牌的第一代比亚迪铁锂网约车，有不少车辆行驶里程突破 50 万公里，电池健康度仍维持在 70% 以上。
与三元锂相比，磷酸铁锂晶格更稳定，不易在高温下坍塌，热失控温度也更高，安全性优于三元。正规厂家的磷酸铁锂电芯循环次数≥3000 次，优质产品能到 4000 次，按家用节奏来看，物理层面支撑十五年以上并非空穴来风。
这也解释了为什么很多人在看到续航缩水就急着换整包电池，其实大多数情况下并不需要花巨额去更换。
很多车辆通过做电芯均衡、清理散热系统、修正充电习惯，能恢复大部分可用容量，不必先把全部问题都想成 “电池本体坏了”。
那能不能给出点落地的、好执行的保养办法？可以，把要点分成几件简单的事。
日常充电尽量把上限设在 80%-85%，只有长途出行前再充到 100%；长期停放时保持在 40%-60%，闲置超过一个月就每月补一次电。
居家优先交流慢充，高速服务区、外出才用直流快充；行驶结束后静置半小时再去快充，让电池先把余热散掉。
停车要尽量选择室内，若不得已露天停放，避开夏天正午暴晒；定期检查底盘电池包壳体是否有磕碰或锈蚀，洗车时别用高压水枪冲电池包密封区域。
每两万公里或两年去正规门店读一次 BMS 数据，检测电芯压差、内阻和冷却液状态，压差偏大就做主动均衡；定期做一次慢充满电静置也能帮 SOC 校准。
开车也别总地板油急加速，高功率放电会让电芯瞬时发热，温柔驾驶能显著降低充放电负荷，延缓活性物质的损耗。
放在一句话里说完吧：磷酸铁锂能做到九年几乎不掉电，也能在四年就缩水三分之一，差别往往不是电池的命运，而是使用习惯把寿命慢慢掏空。
工厂给了电池上限，日常的充电、停放、散热和均衡，决定了它能走多远。你平时的充电习惯，可能比你想的更关键。
