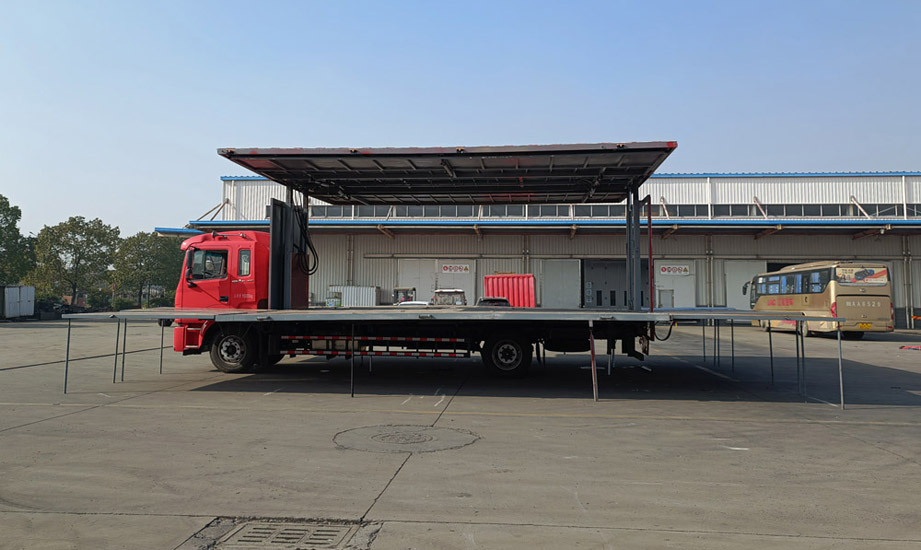

江淮牌江淮格尔发单桥国六黄牌舞台车

【主要技术参数】

产品商标

江淮牌

公告批次

352

产品名称

舞台车

产品型号

HFC5151XWTP3K2A50S型舞台车

总质量(Kg)

15000

罐体容积(m3)

额定载质量(Kg)

4015,3950,2935,2870

外形尺寸(mm)

8020,8425,9040,10000,10200×2550×3830,3990

整备质量(Kg)

10855,11935

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

18/10,18/14

前悬/后悬(mm)

1400/2640,1400/2900,1400/3100,1400/2070,1400/2475

轴数

轴距(mm)

5000,5700,4550

轴荷(Kg)

5500/9500

最高车速(Km/h)

89,100

备注

1.侧面及后下部防护装置连接方式为螺栓连接,侧防护材料材质为Q235,后下防护材料材质均为:QSTE650,后防护离地高度为500mm,断面尺寸长×宽为为:120mm×70mm.3.选装盘式制动器,选装限速装置,限速装置限速(km/h):89.安装有具有卫星定位功能的行驶记录仪.该车型可选装ETC车载装置.4.ABS控制器型号/生产企业:VIE ABS-II/浙江万安科技股份有限公司,CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司.4.车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚,活动舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面,底盘大梁部分设有支撑装置.主要专用设备:舞台板、顶棚、舞台开合操作系统、支撑装置等宣传设备.该车作为流动演出的、可展开成为舞台.5.随底盘选装保险杠颜色.选装导流罩.选装高顶驾驶室.选装尿素罐.选装蓄电池.选装蓄电池盖板.选装驾驶室整体式玻璃车门.6.整车外形尺寸长/轴距/前悬/后悬(mm)尺寸对应关系为:8020/4550/1400/2070,8425/4550/1400/2475,9040/5000/1400/2640,10000/5700/1400/2900,10200/5700/1400/3100.

【底盘技术参数】

底盘型号

HFC1161P3K1A50YS

底盘名称

载货汽车底盘

商标名称

江淮牌

生产企业

安徽江淮汽车集团股份有限公司

外形尺寸(mm)

8880,9780,7930,8330×2370,2430×3100,3360,3750,3040,3160

轮胎数

6

接近角/离去角(°)

18/10,18/14

轮胎规格

9.00R20 16PR,10R22.5 16PR

钢板弹簧片数

3/9+7,3/4+3,9/9+7,3/9+3,9/9+3

前轮距(mm)

1800,1820,1860,1890,1920

燃料种类

柴油

后轮距(mm)

1800

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCS04200-68;D45TCIF1;B4.5NS6B220

广西玉柴机器股份有限公司;昆明云内动力股份有限公司;安徽康明斯动力有限公司

4156;4461;4500

147;162;162
