东风天锦国六10.9方路面清洗车_文库中心

【主要技术参数】

产品商标

森源牌

公告批次

335

产品名称

清洗车

产品型号

SMQ5181GQXDFE6型清洗车

总质量(Kg)

18000

罐体容积(m3)

额定载质量(Kg)

9905,10405

外形尺寸(mm)

8730,8700,8085,8055×2500×2950,2900,2840,2800

整备质量(Kg)

7900,7400

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

14/13,17/13

前悬/后悬(mm)

1430/2155,1400/2155

轴数

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800,5600

轴荷(Kg)

6500/11500

最高车速(Km/h)

89

备注

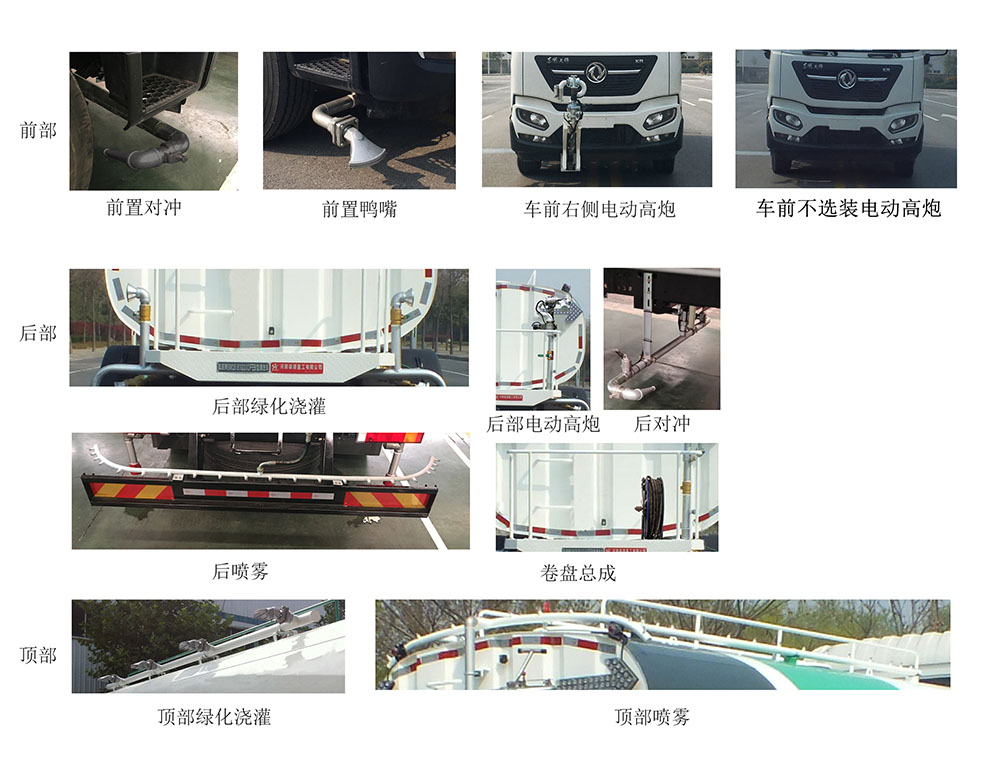

该车仅选用4500mm轴距.介质名称:水;介质密度:1000千克/立方米,罐体有效容积:10.4立方米,罐体外形尺寸(长度×长轴×短轴): 4600×2280×1300(mm).随底盘选装前雾灯;选装驾驶室顶部装饰灯;选装驾驶室前面罩;选装前保险杠及前部灯具;选装后视镜,选装一体式后视镜;选装后部灯具;驾驶室前脸扰流罩为选装件;驾驶室卧铺侧窗选装装饰板,选装前下视镜,选装不同结构的车门裙板;选装高度不同的驾驶室,前悬为1400mm或1430mm.选装前置对冲、前置鸭嘴、后对冲、后部浇灌、顶部绿化浇灌、顶部喷雾、卷盘总成、后部电动高炮、车前右侧电动高炮等装置.该车型有两种配置:A(车前无电动高炮);B(车前有电动高炮);A配置时:整车长度(mm)/前悬(mm)/接近角(°)对应为8055/1400/17;8085/1430/17;B配置时:整车长度(mm)/前悬(mm)/接近角(°)对应为8700/1400/14;8730/1430/14;对应前伸为645mm.选装B6.2NS6B210发动机时,侧防护结构调整,整备质量7400kg,额定载质量10405kg,罐体有效容积10.9立方米.侧防护材料材质:Q345B,与罐体底架采用螺栓连接;后防护材料材质:Q345B,与车架纵梁采用螺栓连接,后防护横梁端面尺寸:240×60mm,离地高度495mm.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司.该车主要用于清洗路面,洒水降尘等;主要专用装置:罐体装置.随底盘选装驾驶室.

【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870

轮胎数

6

接近角/离去角(°)

17/24,17/18,17/13,19/20

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6,11/10+8

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000,1815,1860

燃料种类

柴油

后轮距(mm)

1820,1860,1800

排放标准

国六GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 D4.0NS6B185

东风商用车有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风商用车有限公司东风康明斯发动机有限公司

5000 4500 6700 6200 6200 5000 4000

147 140 169 154 169 162 136

森源牌SMQ5181GQXDFE6型清洗车
【主要技术参数】
产品商标	森源牌	公告批次	335
产品名称	清洗车	产品型号	SMQ5181GQXDFE6型清洗车
总质量(Kg)	18000	罐体容积(m3)
额定载质量(Kg)	9905,10405	外形尺寸(mm)	8730,8700,8085,8055×2500×2950,2900,2840,2800
整备质量(Kg)	7900,7400	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	14/13,17/13	前悬/后悬(mm)	1430/2155,1400/2155
轴数		轴距(mm)	3800,3950,4200,4500,4700,5000,5300,5800,5600
轴荷(Kg)	6500/11500	最高车速(Km/h)	89
备注	该车仅选用4500mm轴距.介质名称:水;介质密度:1000千克/立方米,罐体有效容积:10.4立方米,罐体外形尺寸(长度×长轴×短轴): 4600×2280×1300(mm).随底盘选装前雾灯;选装驾驶室顶部装饰灯;选装驾驶室前面罩;选装前保险杠及前部灯具;选装后视镜,选装一体式后视镜;选装后部灯具;驾驶室前脸扰流罩为选装件;驾驶室卧铺侧窗选装装饰板,选装前下视镜,选装不同结构的车门裙板;选装高度不同的驾驶室,前悬为1400mm或1430mm.选装前置对冲、前置鸭嘴、后对冲、后部浇灌、顶部绿化浇灌、顶部喷雾、卷盘总成、后部电动高炮、车前右侧电动高炮等装置.该车型有两种配置:A(车前无电动高炮);B(车前有电动高炮);A配置时:整车长度(mm)/前悬(mm)/接近角(°)对应为8055/1400/17;8085/1430/17;B配置时:整车长度(mm)/前悬(mm)/接近角(°)对应为8700/1400/14;8730/1430/14;对应前伸为645mm.选装B6.2NS6B210发动机时,侧防护结构调整,整备质量7400kg,额定载质量10405kg,罐体有效容积10.9立方米.侧防护材料材质:Q345B,与罐体底架采用螺栓连接;后防护材料材质:Q345B,与车架纵梁采用螺栓连接,后防护横梁端面尺寸:240×60mm,离地高度495mm.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司.该车主要用于清洗路面,洒水降尘等;主要专用装置:罐体装置.随底盘选装驾驶室.
【底盘技术参数】
底盘型号	DFH1180EX8	底盘名称	载货汽车底盘
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	7090,7240,7490,7790,8290,8790,9090,9120,8490,9870,9390,8335×2370,2470,2500,2430,2400×2750,2800,2840,2900,2950,3090,3000,2870	轮胎数	6
接近角/离去角(°)	17/24,17/18,17/13,19/20	轮胎规格	10.00R20 18PR,275/80R22.5 18PR
钢板弹簧片数	7/9+6,8/10+8,8/9+6,11/10+8	前轮距(mm)	1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
燃料种类	柴油	后轮距(mm)	1820,1860,1800
排放标准	国六GB3847-2005,GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 D4.0NS6B185	东风商用车有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风康明斯发动机有限公司东风商用车有限公司东风康明斯发动机有限公司	5000 4500 6700 6200 6200 5000 4000	147 140 169 154 169 162 136
