THT9401ZZX自卸半挂车
来源： 作者：未知 时间：2020-11-26 浏览次数：12
道路运输车辆达标车型配置、参数表（道路普通货物运输车辆-挂车）
   | |||||||||||
| 达标车型编号 G026000367 |
| 生产企业 | 扬州中集通华专用车有限公司 | ||||||||||
| 产品型号 | THT9401ZZX | 产品名称 | 自卸半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 10345,9655×2550×3250,3350,3450,3550,3650 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或罐体有效容积（m³） | 8500,8600,9200,9300×2340,2400×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 8000,8700 | ||||||||
| 支撑装置型号 | A400C,28T(XZ80000/25),E100,FW28 | 转向轴数量（个） | 不适用 | ||||||||
| 轮胎规格 | 12R22.5 12PR,11.00R20 12PR | ||||||||||
| 轮胎数量（前/后）（个） | 4/4/4 | 挂车满载最高设计车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 不适用 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 不适用 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 鼓式/鼓式/鼓式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | KZ10,50-D200,KPB | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1192 | ||||||||
| 半挂车前回转半径（mm） | 1700 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2000 | ||||||||
| 半挂车间隙半径（mm） | 2250 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2100 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 9250,8560 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 备注 | 1.该车总长、半挂车牵引销到车辆最前端距离、前回转半径、轴距、后悬对应关系（mm）： 总长10345，半挂车牵引销到车辆最前端距离1095，前回转半径1700，轴距5180+1310+1310，后悬1450； 总长9655，半挂车牵引销到车辆最前端距离1095，前回转半径1700，轴距4490+1310+1310，后悬1450； 2.货箱栏板内尺寸为(mm)(长×宽×高)：8500,8600,9200,9300 x2340,2400 x600. 3.选装液压油箱位置 | ||||||||||

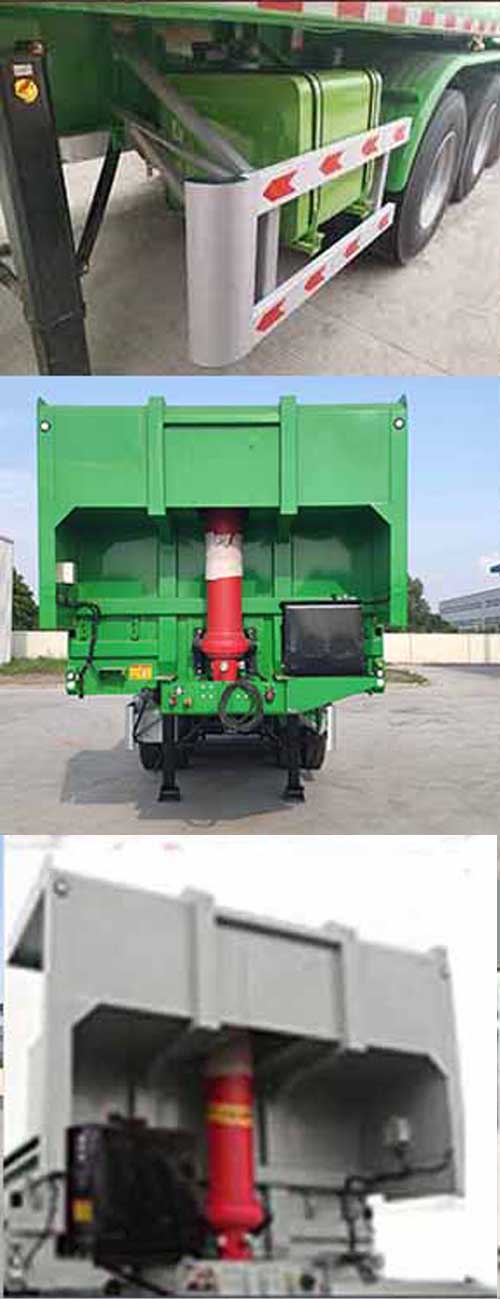

| 选装照片 |  | ||||||||||
