SFL9401CCYE仓栅式运输半挂车
来源： 作者：未知 时间：2021-04-23 浏览次数：23
道路运输车辆达标车型配置、参数表（挂车）
   | |||||||||||
| 达标车型编号 G031000299 |
| 生产企业 | 山东阳谷飞轮挂车制造有限公司 | ||||||||||
| 产品型号 | SFL9401CCYE | 产品名称 | 仓栅式运输半挂车 | ||||||||
| 外廓尺寸（长×宽×高）（mm） | 13000×2500,2550×3100,3300,3500,3700,3900 | 货厢栏板内尺寸（长×宽×高）（mm）或容积（m³）或搅动容量（m³）或有效容积（m³） | 12870×2475,2450,2425,2400,2375,2350,2325,2300×600 | ||||||||
| 总质量（kg） | 40000 | 整备质量（kg） | 6800,6500,6200 | ||||||||
| 支撑装置型号 | YX-D28T | 转向轴数量（个） | 不适用 | ||||||||
| 轮胎规格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 轮胎数量（个） | 4/4/4 | 挂车设计最高车速（km/h） | 89 | ||||||||
| 侧面防护装置 | 有 | 后下部防护装置 | 有 | ||||||||
| 载荷布置标识 | 有 | 车身反光标识 | 有 | ||||||||
| 起重尾板警示标识 | 不适用 | 起重尾板机械锁紧装置 | 不适用 | ||||||||
| 系固点数量 | 前墙（个） | 不适用 | 尾部标志板数量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承载面（个） | 26 | 温度监控装置 | 不适用 | ||||||||
| 制动器型式（前/后） | 盘式/盘式/盘式 | 气压制动系统压缩空气干燥、油水分离装置 | 有 | ||||||||
| 制动间隙自动调整装置 | 有 | 压力测试连接器数量（储气筒）（个） | 2 | ||||||||
| 制动器衬片更换报警装置 | 有 | 压力测试连接器数量（制动气室）（个） | 6 | ||||||||
| 电子制动系统（EBS）控制器型号 | 不适用 | 防抱制动装置（ABS） | 有 | ||||||||
| 机械连接装置型号 | LSYH-Z50-10 | “长车”标志牌 | 不适用 | ||||||||
| 与半挂车匹配的半挂牵引车牵引座规格 | 50 | 牵引销座板离地高度（mm） | 1300 | ||||||||
| 半挂车前回转半径（mm） | 1751,1894 | 与半挂车匹配的半挂牵引车前回转半径（≥mm） | 2120 | ||||||||
| 半挂车间隙半径（mm） | 2350 | 与半挂车匹配的半挂牵引车后回转半径（≤mm） | 2200 | ||||||||
| 制动响应时间C（s） | 0.40 | 牵引销中心轴线到半挂车最后端水平距离（mm） | 11800,11600 | ||||||||
| 牵引杆挂环中心孔直径（mm） | 不适用 | 中置轴挂车前回转半径（mm） | 不适用 | ||||||||
| 与挂车匹配牵引车辆的牵引杆挂环中心距牵引货车最后端水平距离（mm） | 不适用 | 牵引杆挂环中心离地高度（mm） | 不适用 | ||||||||
| 危险货物车辆类型 | 不适用 | 悬架型式 | 非独立式空气悬架 | ||||||||
| 倾覆保护装置 | 不适用 | 后部防护装置 | 不适用 | ||||||||
| 罐体尾部至后部防护装置间距（mm） | 不适用 | 罐体尾部至后下部防护装置间距（mm） | 不适用 | ||||||||
| 特定运输介质 | 不适用 | ||||||||||

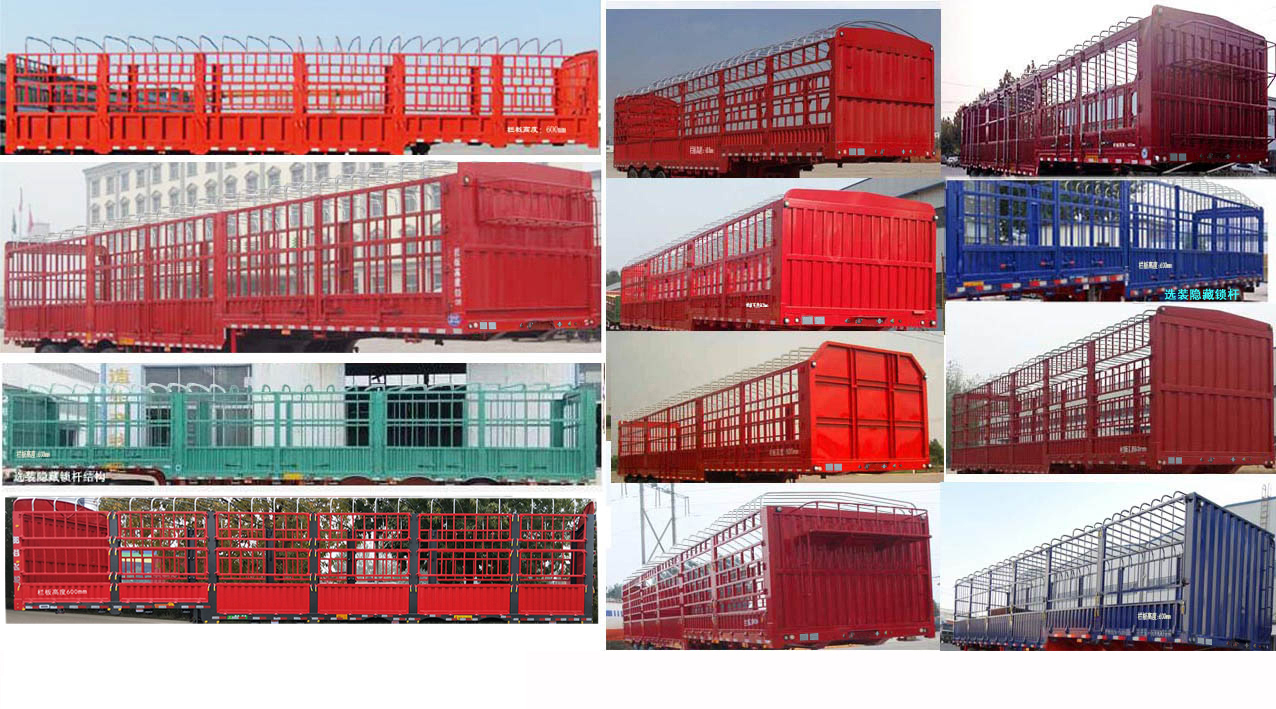

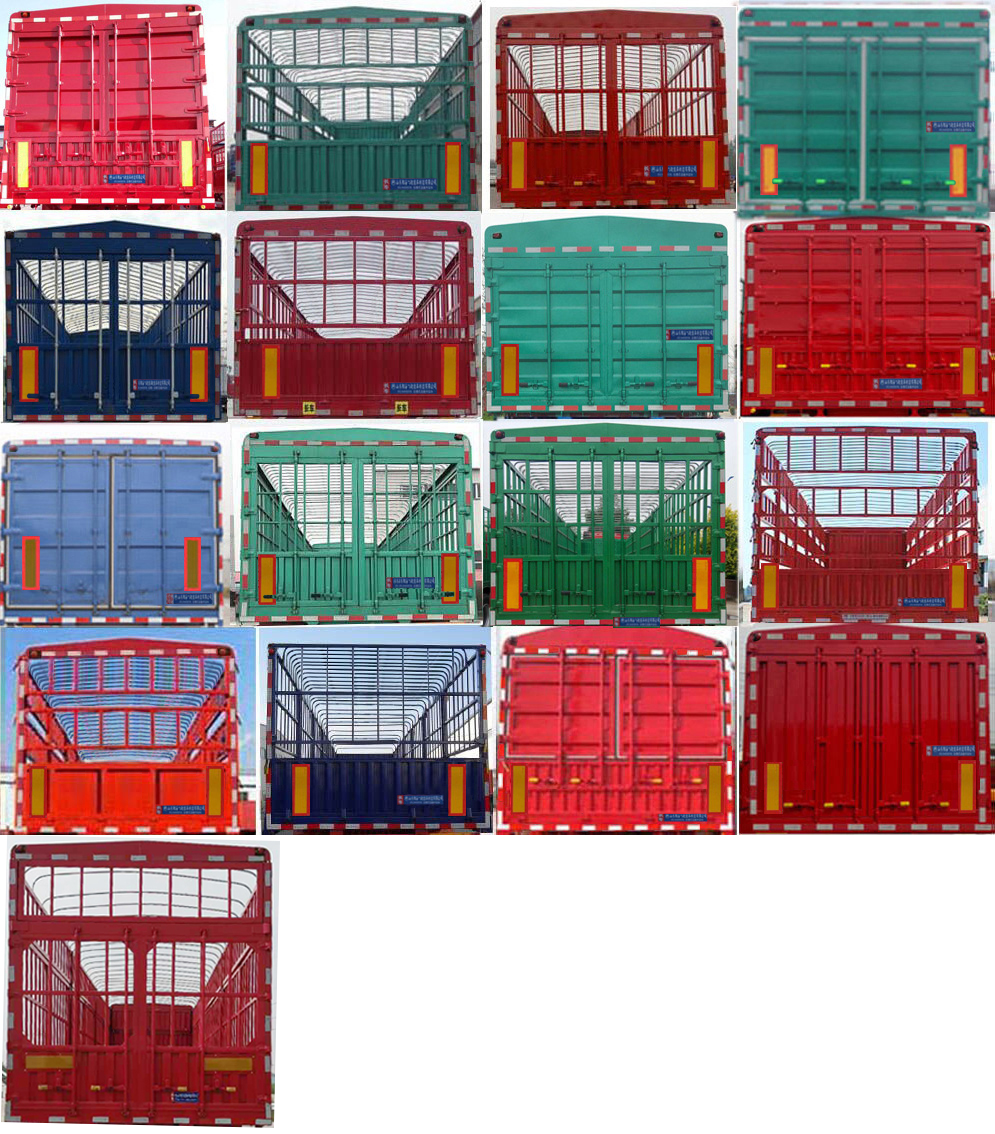

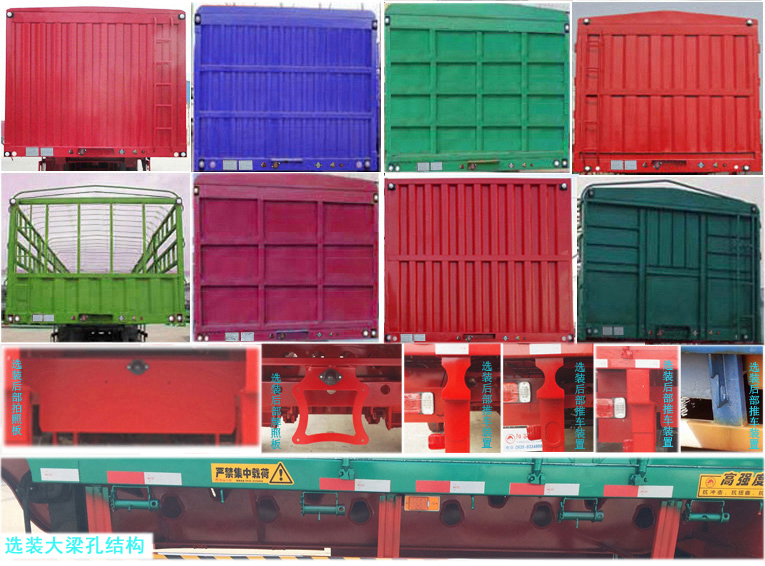

| 备注 | 1.该车后部可为对开全封闭竖瓦楞,横瓦楞式后门,花栏式后门,对开半封闭式后门;侧面选装各种仓栅样式为一层仓栅,二层仓栅,三层仓栅,三对开门全锁杆,三对开门半截锁杆,也可只有前面一对对开门选装开门半截锁杆,侧面五开门,五对开门,六开门样式,侧面还可选装隐藏锁杆,整车货厢栏板选装竖瓦楞,方管平板,方管十字花.前门选装竖瓦楞带加强横称式,平板带加强称式,半封闭式.选装大梁孔结构,侧面还可选装三对开门全锁杆;选装后部推车装置和后部牌照板样式，选装尾部标志板安装位置。 2.车长/牵引销到车辆最前端距离/轴距/后悬(mm)/牵引销中心轴线到半挂车最后端水平距离/半挂车前回转半径 对应关系分别为:13000/1200/6880+1310+1310/2300/11800/1751;13000/1400/6780+1310+1310/2200/11600/1894;13000/1400/6680+1310+1310/2300/11600/1894; 3.整备质量与额定载质量对应关系为:6800/33200,6500/33500,6200/33800; | ||||||||||

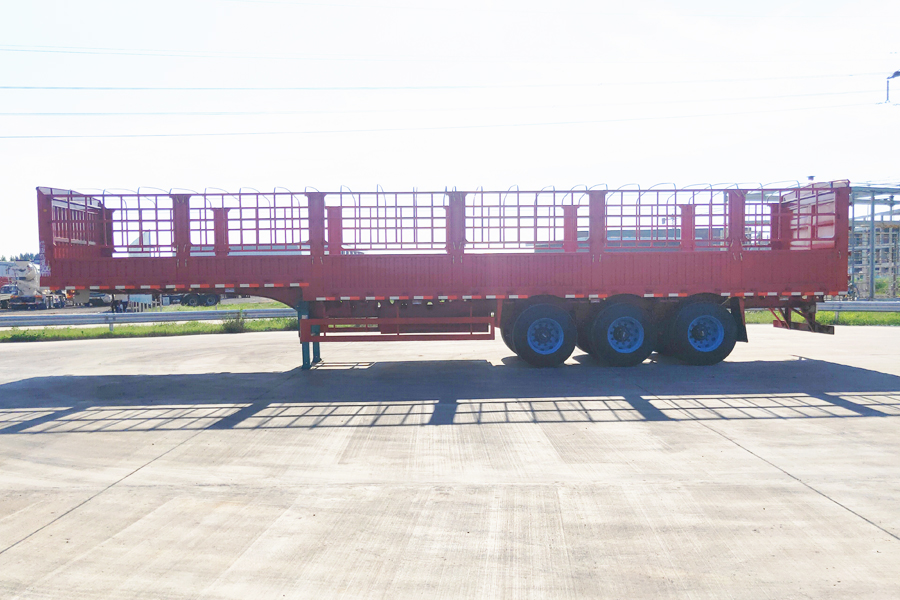

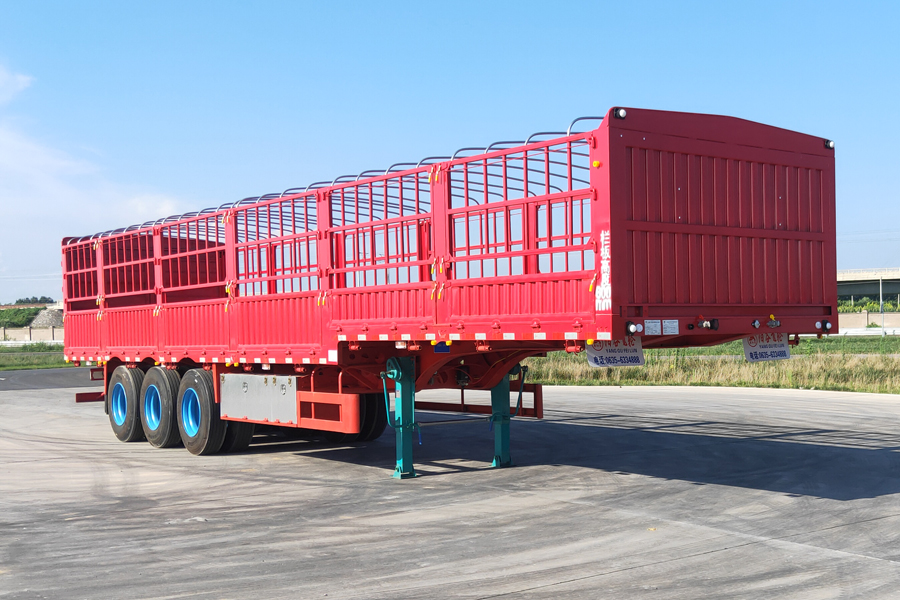

| 选装照片 |    | ||||||||||
