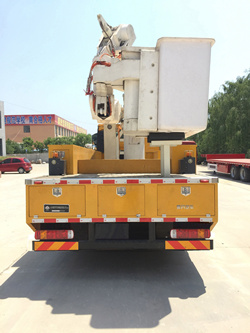

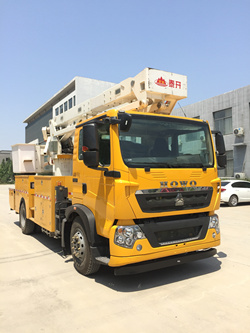

重汽豪沃TX国六22米直臂式高空作业车

【主要技术参数】

产品商标

岱阳牌

公告批次

341

产品名称

高空作业车

产品型号

TAG5151JGKZ6型高空作业车

总质量(Kg)

14800

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

8660×2496×3700

整备质量(Kg)

14605

货厢尺寸(mm)

××

额定载客(人)

3

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

载质量利用系数

接近角/离去角(°)

19/11

前悬/后悬(mm)

1430/2500

轴数

轴距(mm)

3800,4200,4500,4700,5000

轴荷(Kg)

5700/9100

最高车速(Km/h)

89,101

备注

该车仅选用4500mm轴距。后伸230mm。该车侧防护为裙板结构;后防护材料采用Q345,连接方式为焊接连接,截面高度150mm,截面宽50mm,离地高度为470mm。随底盘安装ABS,ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300。该车专用装置为高空作业装置,主要由工作臂、工作平台、回转机构、液压系统、电气系统、支腿组成,可广泛应用于市政、园林、路灯、电力、交通等高空作业领域。

【底盘技术参数】

底盘型号

ZZ1187K501GF1

底盘名称

载货汽车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

外形尺寸(mm)

7180,7680,8130,8430,8750×2496×2890,2950,3020,3250,3320,2820

轮胎数

6

接近角/离去角(°)

19/22,19/19

轮胎规格

295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,275/80R22.5 18PR,11R22.5 18PR,295/60R22.5 18PR

钢板弹簧片数

11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,2/3,7/7+6,7/7+3,3/7+6,3/7+3

前轮距(mm)

1950,2035

燃料种类

柴油

后轮距(mm)

1848,1860

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07.27-60 WP6H245E61 WP4.6NQ220E61 MC05H.20-60 MC05H.23-60 MC05H.25-60 MC07.25-60 MC07.29-60 MC07H.29-60 WP6H270E61

中国重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司

6870 6220 4580 4910 4910 4910 6870 6870 7360 6220

202 180 162 147 166 180 188 213 213 199
