五十铃国六22米伸缩臂式高空作业车
来源:专汽网 作者:周霞 时间:2021-07-22 浏览次数:
专汽网官网:www.17350.com

五十铃国六22米伸缩臂式高空作业车

五十铃国六22米伸缩臂式高空作业车

高空作业车历来就有移动方便、灵活作业、操作安全的特点,广泛应用于路灯维修、树枝修剪、墙面清洗、高架桥维护等工作中,这就需要车辆的底盘、上装等部分都达到完美的状态才能更好的提供动力支持。

五十铃国六22米伸缩臂式高空作业车,整车外形尺寸7520×2240×3200(mm),整备质量达到:9505,9405,9310(Kg),时速最高能达到110(Km),方便工作人员的搭乘。

这款使用性强的车辆选用五十铃牌4175(mm)轴距底盘,多款发动机可选配:4HK1-TCG61 4HK1-TCG60,发动机对应马力为:139 151(Kw),235/75R17.5 16PR,8.25R20 14PR轮胎,加注柴油,发动机产生动力,使高空作业车产生动力,保证车辆正常行驶。

不容忽视的是,高空作业车在工作斗和回转座上均设有操纵装置,远距离控制发动机的气动和停止,还能控制高速和低速,保障车辆工作的平稳性。

详细参数配置见下表:

爱知牌HYL5105JGKQ60型高空作业车

【主要技术参数】

产品商标

爱知牌

公告批次

344

产品名称

高空作业车

产品型号

HYL5105JGKQ60型高空作业车

总质量(Kg)

9700,9600,9505

罐体容积(m3)


额定载质量(Kg)


外形尺寸(mm)

7520×2240×3200

整备质量(Kg)

9505,9405,9310

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

3

载质量利用系数


接近角/离去角(°)

17/13

前悬/后悬(mm)

1110/2235

轴数


轴距(mm)

4175

轴荷(Kg)

3400/6300,3350/6250,3500/6005

最高车速(Km/h)

110

备注

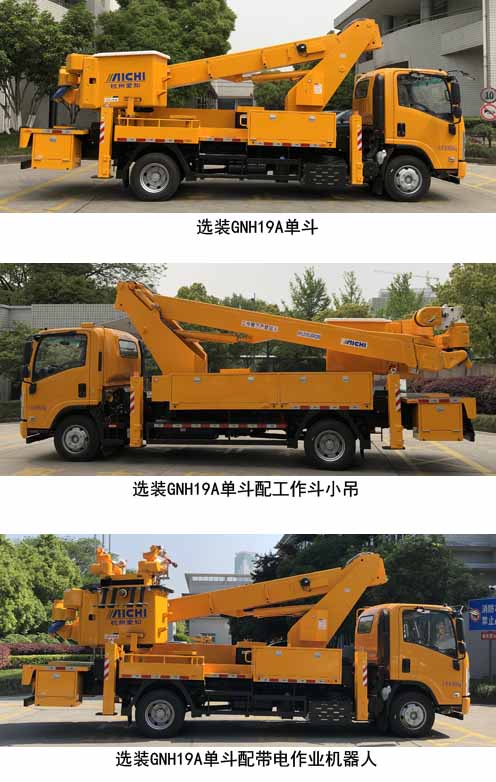

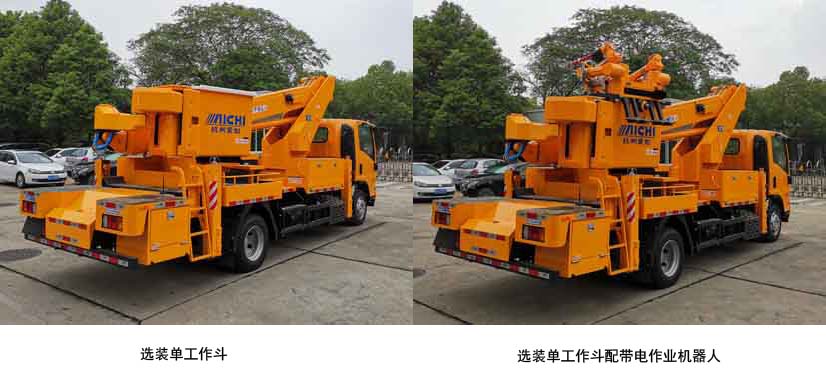

1、可选装单工作斗,此时总质量9505kg,整备质量9310kg;可选装双工作斗,此时总质量9700kg,整备质量9505kg;单工作斗、双工作斗均可选装带电作业机器人。 2、侧面防护装置采用Q235A材料构成,与车架螺栓连接。3、后下防护装置采用Q235A材料构成,与车架螺栓连接。断面尺寸120mm×60mm,离地高度480mm。4、该车型装备有支腿,转台,臂架,工作平台等部件的高空作业装置,可将作业人员与工具送到指定高度位置进行作业。5、随底盘安装4HK1-TCG61发动机,发动机净功率:138kw;随底盘选装4HK1-TCG60发动机,发动机净功率:150kw。6、随底盘安装ABS;ABS及控制器型号为:APG3550500H1,生产厂家为:浙江亚太机电股份有限公司。7、可选装同一结构形式上装GNH19A单斗、GNH19A单斗配工作斗小吊、GNH19A单斗配带电作业机器人,此三种选装对应总质量为9600kg,整备质量为9405kg,外形尺寸不变。

【底盘技术参数】

底盘型号

QL1110ANLAY

底盘名称

载货汽车底盘

商标名称

五十铃牌

生产企业

庆铃汽车股份有限公司

外形尺寸(mm)

7430×2170×2370,2450,2330,2410

轮胎数

6

接近角/离去角(°)

17/15,20/19,16/16,19/20

轮胎规格

235/75R17.5 16PR,8.25R20 14PR

钢板弹簧片数

8/10+6

前轮距(mm)

1680

燃料种类

柴油

后轮距(mm)

1650

排放标准

国六GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

4HK1-TCG61 4HK1-TCG60

五十铃(中国)发动机有限公司 五十铃(中国)发动机有限公司

5193 5193

139 151

专业化、全面化、安全化将是高空作业车未来发展中的趋势,并将继续致力于为市政、电力、广告公司等需要专用作业功能的部门提供服务,相信在接下来的发展中五十铃国六22米伸缩臂式高空作业车会带给我们更多的惊喜!
